תיאור המוצר

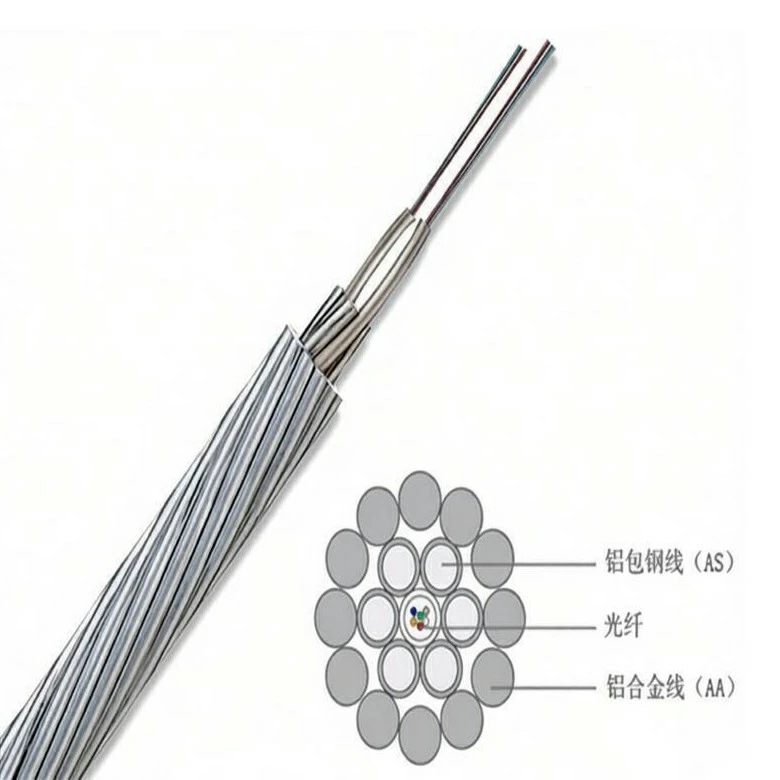

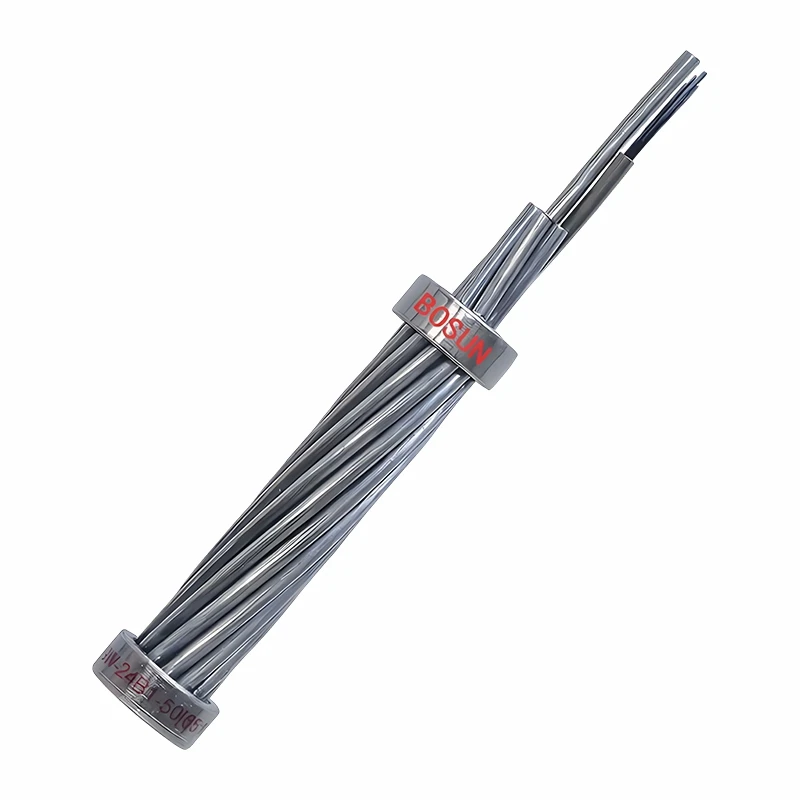

המפעל שלנו מייצר סיבים אופטיים עם כבל חשמל בסוגים מבניים שונים: כולל חוטי הארקה לשידור עם פונקציות תקשורת וכן כבלים מיוחדים הניתנים להרכבה ישירה על עמודי חשמל. אנחנו יכולים גם לייצר דגמי OPPC (Optical Fiber Composite Overhead Phase Wire), MASS (Metal Self-Supporting Optical Cable) ו-GD (Hybrid Optical and Fibre Cable), כל אחד מותאם לתרחישי הספק שונים ועומד בדרישות חוזק מכאני ותקשורת שונות.

דגם מוצר

דֶגֶם	שם מלא	תכונות מבניות	רמת מתח	שיטת הנחת
OPGW-48B1.3-90	חוט הארקה עילי של סיב אופטי	צינורות נירוסטה או אלומיניום מגנים על הסיב האופטי, אשר לאחר מכן משולב עם חוט ההארקה במבנה מתכת.	110kV ומעלה	מבנה מוגבה-תומך בעצמו
OPGW-24B1-50	חוט הארקה עילי של סיב אופטי	המבנה הוא יחידת סיבים תקועים במרכז, עם שכבה חיצונית של תיל פלדה מצופה אלומיניום-.	35kV~220kV	החלפת חוטי הארקה עיליים
ADSS-24B1-130AT	כל כבל אופטי-דיאלקטרי עצמי-תומך	חיזוק לא-מתכתי (FRP), שריון ארמיד, מעטה חיצוני עמיד למעקב	10kV~220kV	תלוי על עמודים חיים
ADSS-48B1-90PE	כל כבל אופטי-דיאלקטרי עצמי-תומך	מבנה- רופף בצינור, מעטפת פוליאתילן, מתאים לאזורי שדה חשמלי נמוך.	6kV~35kV	מתלה אווירי
OPLC-4B1+3×16	כבל מתח נמוך-של סיבים אופטיים	שילוב כבלים סיבים אופטיים וקווי חשמל נחושת, התומכים באספקת חשמל ותקשורת כאחד.	0.4kV	צינור/קבורה ישירה/גישה לבית
OPPC-12B1-70	קו פאזה מרוכב סיבים	סיבים אופטיים מוטבעים במוליכי הפאזה, ומחליפים את החוטים המסורתיים.	10kV~110kV	הנחת מעל הראש
MASS-24B1-80	כבל אופטי-תומך בעצמו מתכת	חיזוקי מתכת ושריון חגורת פלדה מאפשרים לו לעמוד במתח משמעותי.	10kV~110kV	מבנה מוגבה-תומך בעצמו
GD-8B1+2×6	כבל סיב אופטי היברידי	מעבירה בו זמנית כוח ונתונים, כולל חוטי נחושת וסיבים אופטיים.	0.4kV~10kV	צינור/תקורה

תכונת מוצר ויישום

יכולת חזקה נגד-הפרעות:שידור סיבים אופטיים אינו מושפע מהפרעות אלקטרומגנטיות, מה שמבטיח את האמינות של אותות הגנת ממסר.

רשת חסכונית ויעילה:עושה שימוש חוזר במשאבי המגדל הקיימים, חיסכון בתיאום ערוצים ועלויות הנדסה אזרחית.

תומך במספר שירותים:יכול לשדר שירותים שונים כגון שיגור טלפון, אותות הגנה, מעקב וידאו ורכישת נתונים.

מגוון רחב של תרחישים ישימים:

רשת תקשורת של רשת החשמל (בעיקר OPGW)
שיפוץ קו ישן ואוטומציה של רשתות הפצה (בעיקר ADSS)
קהילות חכמות וסיבים-ל-הבית-(בעיקר OPLC)
מערכות תקשורת למעבר רכבת ורכבת עירונית

פרמטרים טכניים של המוצר

הסיבים האופטיים של המפעל שלנו עם כבל חשמל משלבים את שלוש טכנולוגיות המפתח הבאות בתכנון, בנייה, תפעול ותחזוקה:

1. טכנולוגיית עיצוב מבנה מורכב של סיבים אופטיים:

בהתאם לדרישות השונות, המפעל שלנו משתמש בשיטות שונות כדי לכלול את יחידות הסיבים האופטיים. חומר השכבה החיצונית מאזן קיבולת זרם ובקרת טמפרטורה, ומספק גם הגנה מפני קורוזיה. בהתאם לתרחיש היישום, תיל פלדה מצופה אלומיניום-, חוט ארמיד ו-FRP משמשים בדרך כלל כחומר השכבה החיצונית.

2. טכנולוגיית הסתגלות מכנית וסביבתית:

מכיוון שכבלי חשמל אופטיים חשופים לעתים קרובות לסביבות טבעיות מורכבות, הם דורשים תכונות מכניות מצוינות וסובלנות סביבתית. תוך מינוף שנים של ניסיון במחקר ופיתוח, המפעל שלנו שולט במדויק על פרמטרי ההשפעה של טמפרטורה ומרחק על הכבל, מה שמאפשר לנו לייצר כבלים אופטיים מתאימים יותר לתרחישים ספציפיים.

3. טכנולוגיית בטיחות חשמל ובידוד:

מכיוון שלעתים קרובות כבלים אופטיים מתקיימים יחד עם קווי-מתח גבוה, בטיחות החשמל היא מעל הכל. כבלי החשמל האופטיים שלנו מיוצרים בהתאם לתקני בטיחות בינלאומיים. עמידות הלחץ של המוצרים הסטנדרטיים שלנו חורגת מטווח הבטיחות של התקנים הנפוצים ביותר, מה שמבטיח שימוש בטוח.

שאלות נפוצות

ש: כיצד לבדוק את איכות כבלי סיבים אופטיים עם חשמל?

ת: בדיקת איכות של כבלים סיבים אופטיים עם חשמל דורשת הערכה מקיפה של ארבעה היבטים: שלמות מבנית, ביצועים אופטיים, חוזק מכני והתאמה סביבתית.
ראשית, בדוק אם הנדן החיצוני של הכבל חלק ולא פגום, עם סימונים ברורים; האם שריון סרט הפלדה הוא דו-צדדי-לחלודה-; והאם הצינור הרופף עשוי מחומר PBT, הימנעות משימוש בחומרים ממוחזרים או PVC נחות.
שנית, בדוק את מקדם הנחתת הסיבים באמצעות OTDR. באורכי גל של 1310nm ו-1550nm, הוא צריך להיות מתחת ל-0.35dB/km ו-0.22dB/km, בהתאמה; ככל שהערך נמוך יותר, הביצועים טובים יותר.
יתר על כן, ערוך מבחני מתיחה, דחיסה וכיפוף כדי לאמת את יציבותו במתח קיצוני. כבלי ADSS, בפרט, חייבים לעמוד בחוזק שבירה מדורג הגדול או שווה ל-90% RTS.
לבסוף, שלב בדיקות סביבתיות כגון רכיבה על אופניים בטמפרטורה גבוהה ונמוכה, עמידות במעקב והזדקנות UV כדי להבטיח-מהימנות תפעולית לטווח ארוך. יצרנים בעלי מוניטין צריכים לספק דוחות בדיקה מלאים התואמים לתקנים כגון GB/T 13993 ו-DL/T 832.
